NMQGD-Korkean lämpötilan ruostumattomasta teräksestä valmistettu magneettipumppu

Kotiin / Tuotteet / Magneettiset pumput / NMQGD-Korkean lämpötilan ruostumattomasta teräksestä valmistettu magneettipumppu

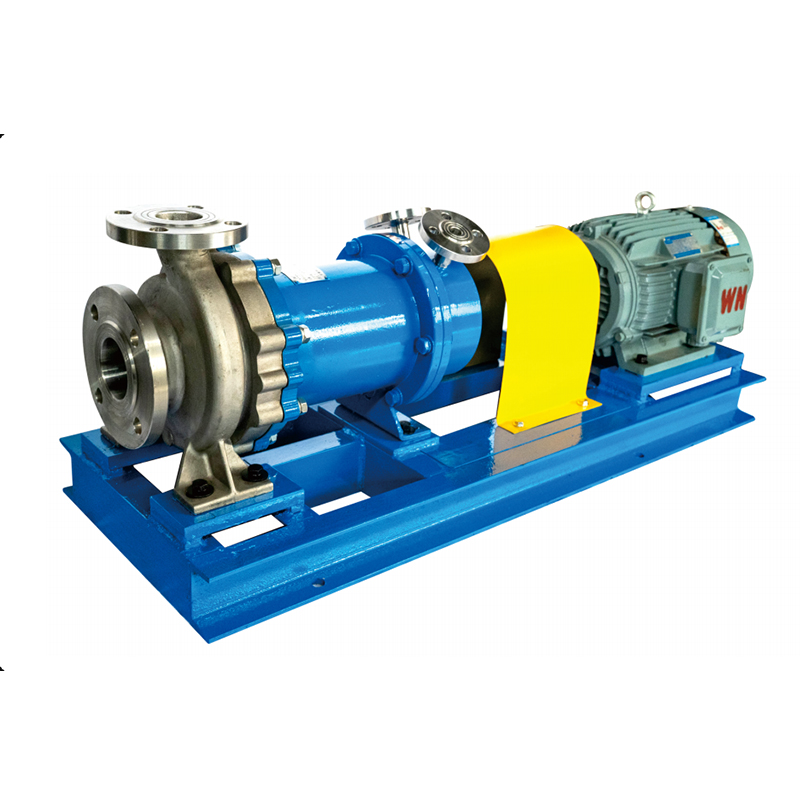

NMQGD-Korkean lämpötilan ruostumattomasta teräksestä valmistettu magneettipumppu
  • NMQGD-Korkean lämpötilan ruostumattomasta teräksestä valmistettu magneettipumppu

NMQGD-Korkean lämpötilan ruostumattomasta teräksestä valmistettu magneettipumppu

NMQ-G-sarjan magneettipumppu (jota kutsutaan NMQ-G-magneettipumpuksi) on korkean lämpötilan ja korkeapaineinen magneettipumpputuote, jonka yhtiömme on kehittänyt raskaalle kemianteollisuudelle. Tämä magneettipumppusarja käyttää korkeita lämpötiloja kestäviä magneetteja, jotka eivät koskaan demagnetoidu alle 350 °C:ssa. Kitkapari käyttää lämpötilan kompensointitekniikkaa, joka ratkaisee tehokkaasti pumpun komponenttien lämpölaajenemisen ja supistumisen aiheuttamat vauriot. Lisäksi kitkaparit voidaan varustaa erilaisilla materiaaleilla käyttöolosuhteiden mukaan. Eristysholkissa käytetään edistynyttä kaaren muotoista tekniikkaa, mikä tekee siitä 1,2 kertaa paineenkestävämmän kuin perinteiset eristysholkit. Erilaiset laakerikotelokonfiguraatiot varmistavat turvallisen toiminnan eri olosuhteissa ja lämpötiloissa, ja modulaarinen rakenne helpottaa käyttäjien huoltoa.

Suunniteltu ISO2858- ja HG/T2730-standardien mukaisesti, pumpun liitännän mitat ovat yhteensopivia muiden kemikaalipumppujen, kuten IH ja CZ, korvaamisen kanssa, mikä tarjoaa hyvän vaihdettavuuden, korkean hyötysuhteen ja alhaisen tärinän.

Sisä- ja ulkomagneetit on valmistettu kestomagneettisista samarium-kobolttimateriaaleista, mikä tarjoaa korkean magneettisen tehokkuuden ja vahvan korkeiden lämpötilojen kestävyyden.

Modulaarinen rakenne on helppo purkaa ja huoltaa, mikä vähentää merkittävästi huoltohenkilöstön teknisiä vaatimuksia.

Kuivakäyntisuojalaitteet voidaan konfiguroida käyttäjän vaatimusten mukaan estämään kuivakäynnin aiheuttamat vauriot.

Pumppu toimii ehdottoman vuodoneston avulla ja ratkaisee perusteellisesti tiivistetyille pumpuille yleiset vuotoongelmat, mikä tekee siitä parhaan vaihtoehdon suojatuille pumpuille.

Sovellukset:
Soveltuvat alat: Ympäristönsuojelu, petrokemianteollisuus, elintarvike, biofarmaseuttiset tuotteet, voimantuotanto, kaivosmetallurgia, tekstiilien painatus ja värjäys, ilmailu ja muut teollisuudenalat, kuten jalostamot, eteenitehtaat, maakaasun käsittelylaitokset, erilaiset kemiantehtaat, lääketehtaat, ydinpolttoainelaitokset, ydinvoimalaitokset jne.

Sovellettavat prosessit: Puhtaat, syttyvät, räjähdysalttiit, haihtuvat, myrkylliset, korkean lämpötilan, korkeapaineiset, arvokkaat nesteet ja muut väliaineet, jotka vaativat vuotojen eston, jos väliaineen saastuminen tiivisteillä ei ole sallittua.

Materiaalit: Pumpun virtauskomponentit voidaan valmistaa erilaisista korroosionkestävistä materiaaleista käyttöolosuhteiden ja käyttäjän vaatimusten mukaan, kuten 304, 304L, 302, 321, 316, 316L, 904, titaaniseokset, Hastelloy, nikkelipohjaiset metalliseokset jne. Erikoistarpeisiin voidaan valmistaa räätälöityjä käyttöolosuhteita.

Pyydä tarjous
PREV：NMZ-Rostumattomasta teräksestä itseimevä magneettipumppu
SEURAAVA：NMQ-W Ruostumattomasta teräksestä valmistettu lämmönsuojamagneettipumppu
  • Kuvaus
  • Ota yhteyttä

Sovelluskentät
Biologinen lääketiede, petrokemia, kaivosteollisuus, metallurgia, tekstiilien painatus ja värjäys, sähkö, ruoka, paperinvalmistus, galvanointi, jätevedenkäsittely, savuhormit
kaasunkäsittely, uusi energia, uudet materiaalit ja muut teollisuudenalat.

Pumpun käyttö
Soveltuu syttyvien ja räjähtävien haihtuvien, myrkyllisten ja haitallisten, arvokkaiden ja erittäin syövyttävissä olevien puhdistusaineiden kuljettamiseen; Kuten mikä tahansa happo- ja alkalipitoisuus, suola, liuotin, vahva hapetin jne.

Suunnitteluohje

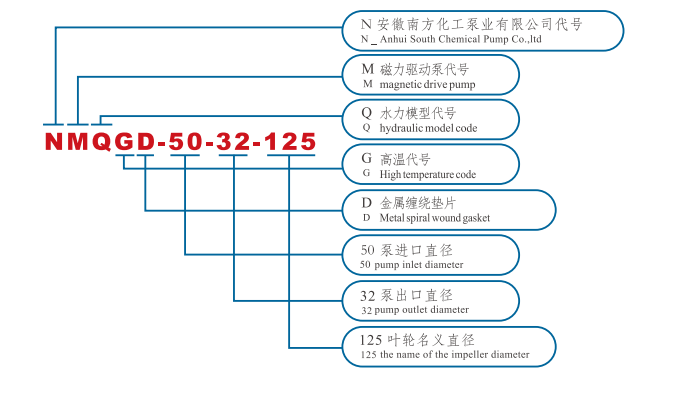

Korkean lämpötilan ruostumattomasta teräksestä valmistettu magneettipumppu, NMQG lämpötilan kestävyyteen alle 200 C, NMQGD lämpötilan kestävyyteen 200 C - 320 C， on uudentyyppinen korkean lämpötilan vuotamaton korroosionkestävä pumppu, jonka yhtiömme on kehittänyt nykyisen käyttäjän ja markkinoiden kysynnän mukaan yhdistettynä markkinoilla olevaan magneettiseen pumppuun. NMQGD:n ainutlaatuinen rakennesuunnittelu estää komponenttien vikoja, jotka johtuvat lämpölaajenemisesta korkeissa lämpötiloissa.

Malli nro Virtauskapasiteetti (m³/h) Pumpun pää (m) NPSH r Tehokkuus (%) Vesiakselin teho (kW) Moottorin teho (kW) Pyörimisnopeus (r/min) Halkaisija (mm)
Sisääntulo Pistorasia
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.97 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.86 55 1450 150 125
200-150-250 400 20 3.2 66 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Työolosuhteet

Kaliiperi 20-300mm
Käyttölämpötila -120 ℃ - 320 ℃
Virtausalue 3m³/h - 800m³/h
Pään kantama 12,5m - 130m
Materiaalivalikoima 304, 304L, 316L, 2205/904L, TA2, Hc276
Suunnittelustandardi HG/T2730, SH/T3148, API685
