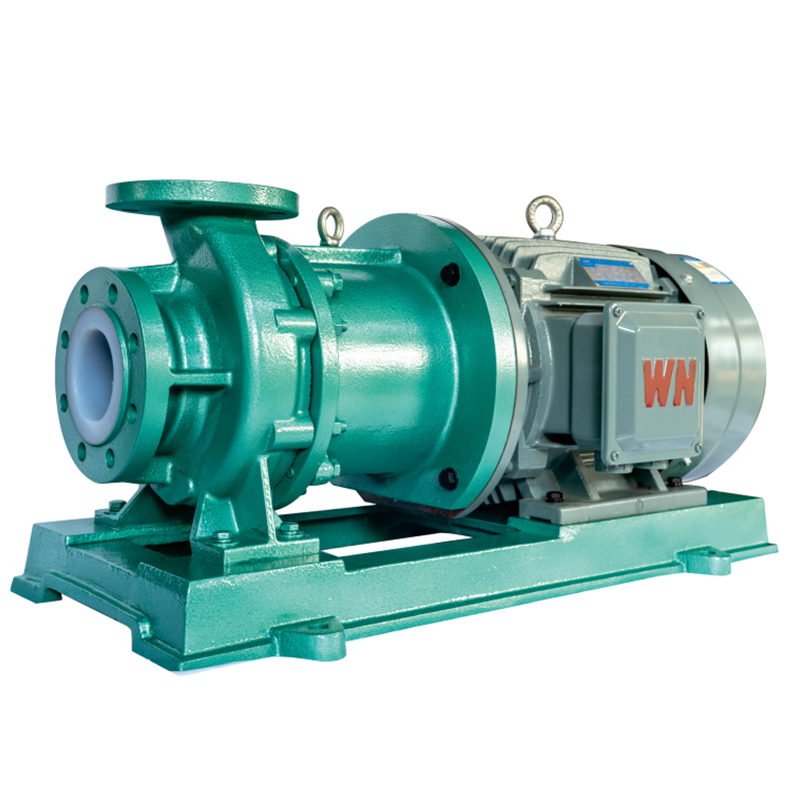

IMD-FT vuorattu magneettikäyttöinen pumppu

Kotiin / Tuotteet / Magneettiset pumput / IMD-FT vuorattu magneettikäyttöinen pumppu
IMD-FT vuorattu magneettikäyttöinen pumppu
  • IMD-FT vuorattu magneettikäyttöinen pumppu

IMD-FT vuorattu magneettikäyttöinen pumppu

IMD-pumppu on suuritehoinen, korkean nostovoiman omaava fluorimuovin magneettikäyttöinen pumppu. Pumpun suunnittelu- ja asennusmitat ovat kansainvälisten ISO-standardien mukaisia. Kaikissa teknisissä tiedoissa on suora moottorikytkin, jota tukee välikiinnike ja jonka kompakti rakenne mahdollistaa helpon purkamisen. Pääkomponentit on valmistettu teräsvuoratusta F46:sta, mikä takaa korkean pumpun rungon lujuuden. Sisä- ja ulkomagneetit on valmistettu korkean suorituskyvyn magneettisesta materiaalista "Neodymium Iron Boron" ja eristysholkki on valmistettu tuoduista ei-metallisista materiaaleista, mikä vähentää merkittävästi magneettista pyörrevirtahäviötä. Tämä pumppu pystyy kuljettamaan korkean pitoisuuden syövyttäviä aineita, joiden tiheys on yli 1,9 t/m3.

Käyttömenetelmä on magneettinen epäsuora, kosketukseton käyttö, jossa on täydellinen eristys sisä- ja ulkomagneettien välillä eristysholkin kautta. Tämä varmistaa, että pumppukammio on täysin tiivis, mikä eliminoi vuodot ja estää työympäristön saastumisen. Se soveltuu erityisen hyvin happamien, emäksisten, hapettavien, syttyvien, räjähtävien, myrkyllisten ja haihtuvien väliaineiden kuljetukseen. Erinomaisella suorituskyvyllään ja edullisella hinnallaan IMD-sarjan magneettipumpusta on tullut ensimmäinen valinta käyttäjille, jotka korvaavat kalliita, vaikeasti hankittavia maahantuotuja magneettipumppuja monissa projekteissa.

Sovellukset
IMD-sarjan magneettipumppu, jonka virtausnopeus on 6-120 m³/h ja nostokorkeus 15-40 m, soveltuu erittäin syövyttävien, syttyvien, myrkyllisten ja haihtuvien kemiallisten välineiden kuljettamiseen.
Käyttölämpötila: -20 - 100°C; pumppua ei saa käydä kuivana.

Suunnitteluominaisuudet:
1. Vuodoneston suunnittelu ja toimintaperiaate
Pumppu eliminoi akselitiivisteiden tarpeen hyödyntämällä epäsuoraan käyttöön tarkoitettua magneettikytkintä, mikä eliminoi vuotoongelmat ja estää työympäristön saastumisen.
Pumpun virtausosat on valmistettu "fluoroplastisesta seoksesta", mikä mahdollistaa minkä tahansa pitoisuuden happoja, emäksiä, vahvoja hapettimia ja muita syövyttäviä aineita jatkuvan kuljetuksen ilman vaurioita.
Käyttöyksikkö käyttää kestomagneettikytkintä, joka on asennettu suoraan moottorin akseliin. Pumpun kammio on täysin tiivis ja juoksupyörä pyörii magneettikytkimen kautta. Tämä muotoilu on kompakti, turvallinen ja energiatehokas.
2. Kestävä pumpun runkorakenne
Nesteen kanssa kosketuksissa olevat osat on valmistettu fluoroplastista, kun taas pumpun rungon kotelo on valmistettu metallimateriaalista, joten pumpun runko kestää putkilinjan painon ja mekaanisia iskuja.

Pyydä tarjous

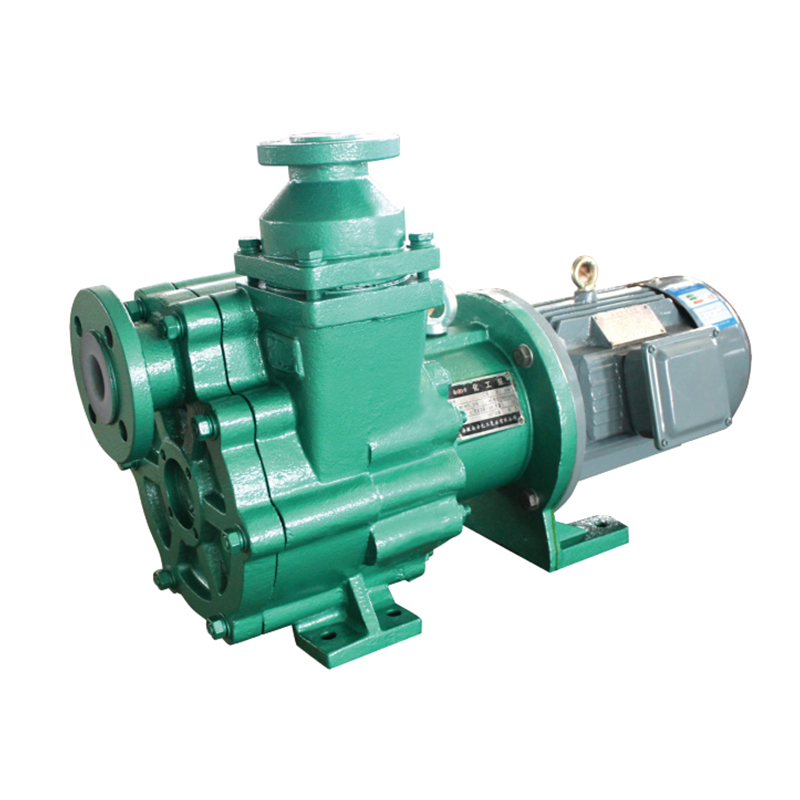

PREV：ZMD-vuorattu fluorimuovi itseimeytyvä magneettikäyttöinen pumppu

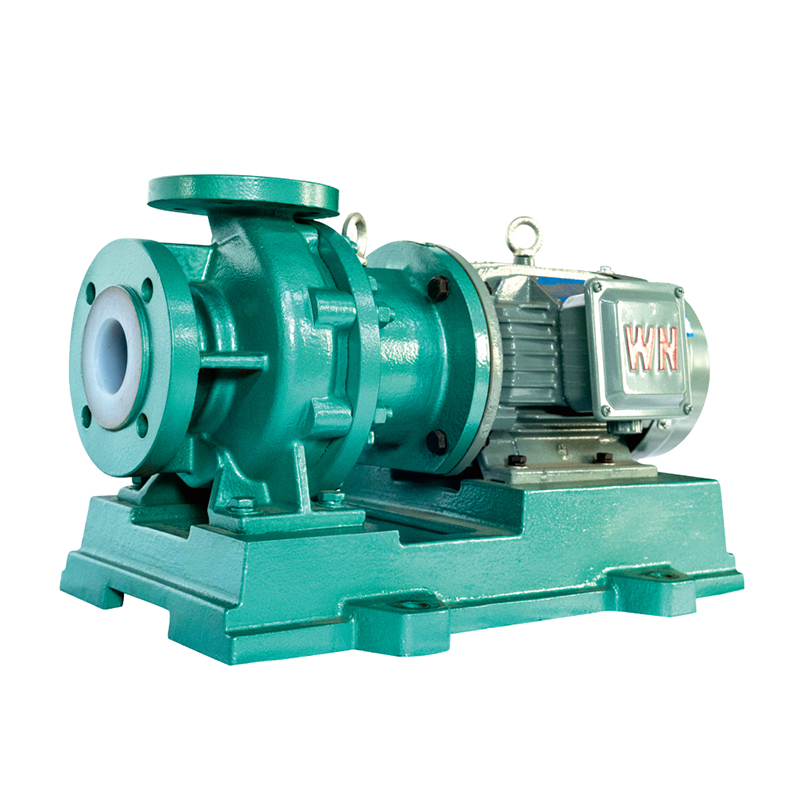

SEURAAVA：IME-FT Neljännen sukupolven erittäin tehokas ja energiaa säästävä fluorivuorattu magneettipumppu
  • Kuvaus
  • Ota yhteyttä

Sovelluskentät
Biologinen lääketiede, petrokemia, kaivosteollisuus, metallurgia, tekstiilien painatus ja värjäys, sähkö, ruoka, paperinvalmistus, galvanointi, jäteveden käsittely, savukaasut
käsittely, uusi energia, uudet materiaalit ja muut teollisuudenalat.

Pumpun käyttö
Soveltuu syttyvien ja räjähtävien haihtuvien, myrkyllisten ja haitallisten, arvokkaiden ja erittäin syövyttävissä olevien puhdistusaineiden kuljettamiseen; Kuten mikä tahansa. hapon ja alkalin pitoisuus, suola, liuotin, vahva hapetin jne.

Suunnitteluohje
IMD-FT vuorattu magneettikäyttöinen pumppu on IMD-vuorattu fluorimuovimagneettipumpputuote, joka perustuu yrityksen pitkäaikaiseen tekniseen
kertyminen ja viittaus kehittyneen ulkomaisen teknologian ja suunnittelun tutkimus-ja kehitystyötä erittäin tehokkaita energiaa säästäviä magneettipumppuja. Pumpun ulkonäkö ja asennusmitat ovat ISO kansainvälisten suunnittelu- ja tuotantostandardien mukaisia, kaikki moottorin tekniset tiedot ovat suoria assosiaatiomaisia, tuettu keskikannattimella, pieni tilavuus ja kätevä purkaminen; Holkin ulkopuolelle käyttämällä fluorimuovia ja koko muotia, lisää ei-metallisten komposiittimateriaalien muovauksen vahvistaminen, parantaaksesi välikappaleen paineenkestävyyttä ja eliminoidaksesi magneettisen pyörrevirtahäviön, Pumpun suorituskykyominaisuudet pienelle virtaukselle korkealle hm, siirtotiheys yli 1,9 t/m3 vahvaa syövyttävää väliainetta. Tämä sarja erinomainen suorituskyky ja korkea suhde magneettinen pumppu on tullut korvike tuotu ensimmäinen valikoima magneettinen pumppu.

Toisiomoottorilla n=2900r/min Suunnittelupaine: 1,6Mpa

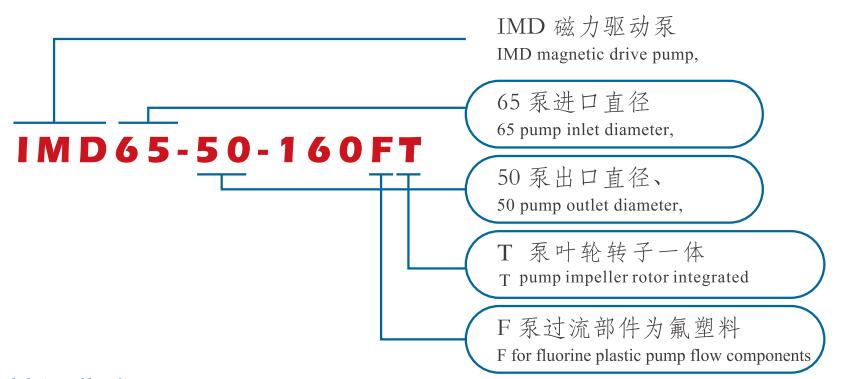

Malli nro Virtauskapasiteetti (m³/h) Pumpun pää (m) Tehokkuus (%) Moottorin teho (kW) NPSH r (m) Halkaisija (mm) Pyörimisnopeus
Sisääntulo pistorasia
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Nelivaiheisella moottorilla n=1450r/min Suunnittelupaine: 1,6Mpa

Malli nro Virtauskapasiteetti (m³/h) Pumpun pää (m) Tehokkuus (%) Moottorin teho (kW) NPSH r (m) Halkaisija (mm) Pyörimisnopeus
Sisääntulo pistorasia
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Työolosuhteet

Pumpun halkaisija 32mm - 300mm
Käyttölämpötila -20 ℃ - 180 ℃
Virtauskapasiteettialue 3m³/h - 800m³/h
Pumppupään valikoima 15m - 125m
Materiaalivalikoima Vuorattu - FEP(F46), PFA
Suunniteltu standardi HG/T2730, SH/T3148, API685

Tietoja meistä
Anhui South Chemical Pump Co., Ltd.
Vuonna 1999 perustettu Anhui South Chemical Pump Co., Ltd. on kansallinen korkean teknologian yritys ja kansallinen erikoisuus uusi "pieni jättiläinen" yritys, joka on erikoistunut kemiallisten pumppujen tuotantoon yhdistäen tutkimuksen ja kehityksen, tuotannon, myynnin ja palvelun. Tuotteitamme käytetään laajasti petrokemian, hiilikemian, ei-rautametallien sulatuksessa, uudessa energiassa, lääketieteessä, ympäristönsuojelussa, vanadiini- ja litiumkaivoksissa.
Yritys valmistaa pääasiassa metallimagneettipumppuja, kaasuvuorattuja magneettipumppuja, korroosionkestäviä kemiallisia keskipakopumppuja, korroosionkestäviä kulutusta kestäviä lietepumppuja, piikarbidista valmistettuja komposiittilietepumppuja jne., joista metallimagneettipumppujen, kaasulla vuorattujen magneettipumppujen ja fluorivuorattujen pumppujen teknologia on saavuttanut kemianteollisuudessa edistyneen keskipakotason. Tällä hetkellä yrityksen riippumaton tutkimus- ja kehityssuunnittelu ja valmistus kryptoniittivuorattujen magneettipumppujen virtaus jopa 1000mh, nostokorkeus 50 metriä, tukimoottorin teho 185KW, metallin ruostumattomasta teräksestä valmistettu magneettinen pumppuvirtaus jopa 1000m%h, IHF-tyyppinen kryptoniittivuorattu keskipakopumppuvirtaus jopa 3 600 mh, 0,00000mh, tuki Ensimmäinen sarja, täytä aukot kotimaan alalla, suorituskyky on saavuttanut kansainvälisen edistyneen tason. Esitys saavuttaa kansainvälisen edistyneen tason. Yrityksellä on moderni teollisuuslaitos, teknologian tutkimus- ja kehitysrakennus, vanhemman henkilöstön asunto, suuritehoinen metalli, kylän fluorivuodoton magneettipumppu pilottitestiajoneuvo ja magneettinen käsittelykeskus ja muut tilat, on palkittu "National Pump Inspection Center Cooperation Unit", "Green Factory in Anhui Province", "Enterprise Provinational", "National T & K Center", "Puhnionin tutkimuskeskus", "Nampioni". Tarkastuskeskus", "Kansallinen pumpputarkastuskeskus", "Kansallinen pumpputarkastuskeskus", "Kansallinen pumpputarkastuskeskus" ja niin edelleen.
Anhuin maakunnan yritystutkimus- ja kehityskeskus, "Provincial Industrial Design Center" ja muut kunnianimikkeet. Yhtiöllä on kotimaan markkinoiden osasto, kansainvälisen kaupan osasto, ja se on perustanut toimistot ulkomaille, joilla on tuonti- ja vientioikeudet, ja tuotteita viedään moniin maihin kotona ja ulkomailla. Tällä hetkellä uusi tehdas on täysin valmis 5G digitaalinen älykäs tehdas, jonka kokonaisinvestointi on yli 150 miljoonaa yuania, josta 100 miljoonaa yuania investoitiin ensimmäiseen vaiheeseen ja 50 miljoonaa yuania toiseen vaiheeseen, jonka kokonaispinta-ala on 70 hehtaaria, pinta-ala noin 20 000 työntekijää yli 30 neliömetriä, yli 20 työntekijää yli 20. T & K-käsittely- ja testauslaitteet.
Tällä hetkellä yhtiön koko tuotantoprosessin kautta ERP, MES, WMS-järjestelmä suorittaa älykäs hallinta, täytäntöönpano paperittoman tuotannon toimisto. Tuotannon tehokkuutta on parannettu entisestään, tuotantokapasiteettia on lisätty huomattavasti, tuotteiden laatu on vakaampi. Asiakkaiden tarpeiden tyydyttäminen on paras palautuksemme heille ja yhteistyön vahvin tae.
Kunniakirja

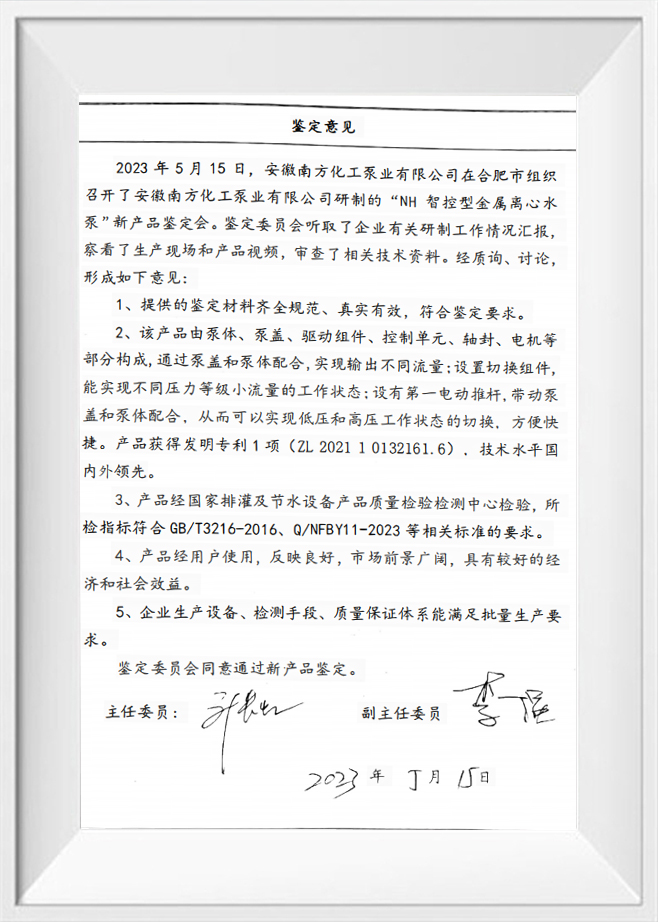

  • NH Intelligent Control Type Metallinen keskipakopumppu” Uuden tuotteen arviointi

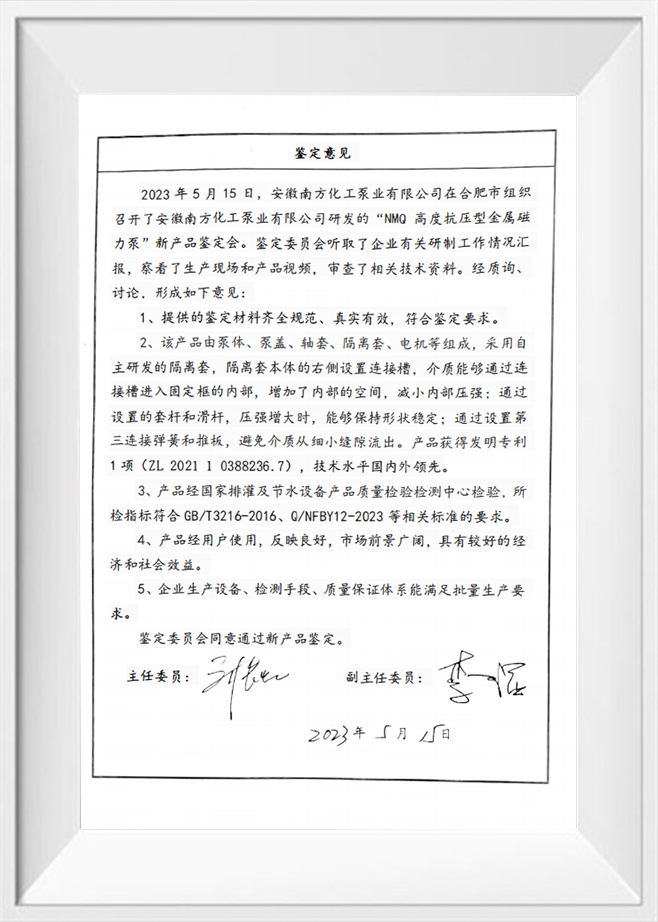

  • NMQ korkean paineen kestävä metallimagneettipumppu Uuden tuotteen arviointikokous
