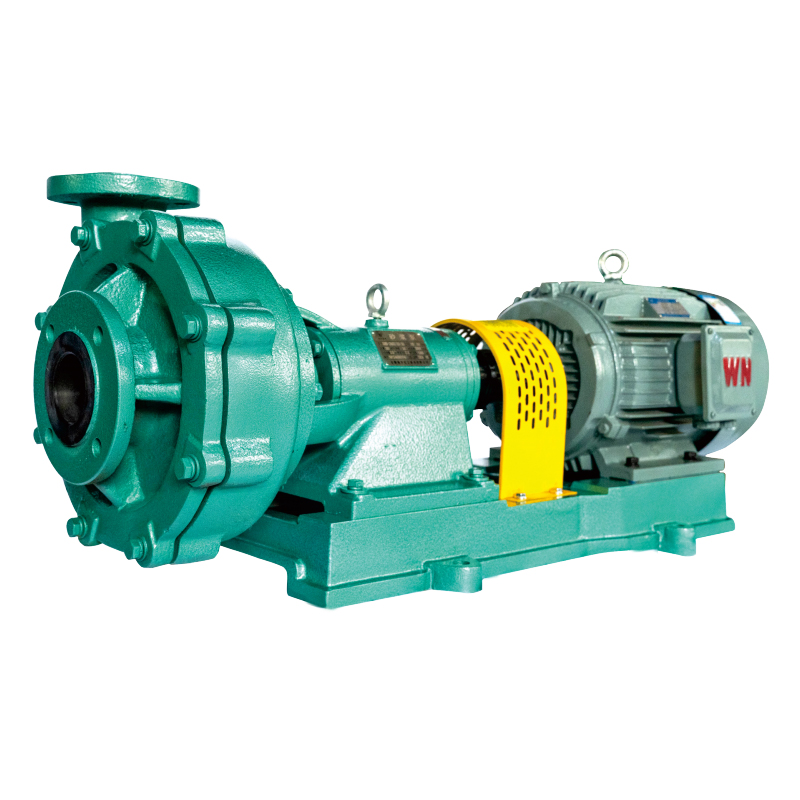

UHB-ZK kulumista estävä happo-alkaliresistanssilietepumppu Toimittajat, Mukautettu Yritys

UHB-ZK-sarjan laastipumppu on eräänlainen uloke yksivaiheinen yksiimuinen keskipakopumppu, joka on valmistettu teräsvuoratusta erittäin korkean molekyylipainon polyeteenistä. Se tarjoaa erinomaisen korroosionkestävyyden ja erinomaisen kulutuskestävyyden. Tämä pumppu on erityisesti suunniteltu hiukkasia tai kiteitä sisältävien syövyttävien väliaineiden kuljetukseen. Juoksupyörä on puoliavoin, mikä parantaa virtauskanavan läpikulkukykyä. Mekaaninen tiiviste sisältää kolme tyyppiä: K-tyypin dynaaminen tiivisterengas ulkoisella jäähdytysvesilaitteella ja ulkoinen aallotettu mekaaninen tiiviste, joka varmistaa sekä korroosion- että kulutuskestävyysvaatimukset. Se soveltuu sekä kirkkaille nesteille että lietteille. Sen kulutuskestävyys on 6-7 kertaa suurempi kuin hiiliteräksellä ja ruostumattomalla teräksellä, ja siinä on myös itsevoitelu alhaisella kitkakertoimella. Se on optimaalinen valinta kalliiden kulutusta kestävien seosmateriaalien korvaamiseen.

Tämä pumppusarja noudattaa IS02858- ja GB/T5656-standardeja, ja pumpun liitännän mitat on suunniteltu korvaamaan kemikaalipumput, kuten ZS ja ZG, mikä varmistaa yhteensopivuuden, korkean hyötysuhteen ja alhaisen tärinän.

UHB-ZK-sarjan korroosiota ja kulutusta kestäviä laastipumppuja käytetään laajalti teollisuudenaloilla, kuten savukaasujen rikinpoisto, ei-rautametallien sulatus, paperinvalmistus, rikkihapon ja fosfaattilannoitteiden tuotanto, öljy- ja kemianteollisuus, hienokemikaalit, sähköntuotanto, metallurgia, vedenkäsittely jne.

UHB-ZK-sarjan laastipumppu on valmistettu teräsvuoratulla ultrakorkean molekyylipainon polyeteenin muovausprosessilla, joka tarjoaa erinomaisen korroosionkestävyyden ja erinomaisen kulutuskestävyyden.

UHB-ZK-sarjan laastipumpun rakenne on suunniteltu ulokkeelliseksi edestä avautuvaksi. Juoksupyörä on puoliavoin (ilman etukantta), mikä parantaa virtauskanavan kulkukykyä, jolloin väliaineessa olevat hiukkaset ja epäpuhtaudet pääsevät nopeasti pumppukammion läpi tukkeutumatta.

UHB-ZK-sarjan laastipumppu on helposti muokattavissa. Mekaanisessa tiivisteessä on K-tyypin fluorikumitiivisterengas ulkoisella jäähdytysvesivaipalla. Asiakkaan vaatimusten mukaan mekaanisen tiivisteen tyyppiä voidaan muuttaa, esimerkiksi valita ulkoinen aallotettu mekaaninen tiiviste.

UHB-ZK-sarjan laastipumpun laakeripesän osat on voideltu rasvalla, mikä estää öljyvuotojen, laakerien luisumisen ja liiallisen lämpötilan nousun, jotka voivat johtaa laakerien vaurioitumiseen.

Valinnainen kuivakäyntisuoja voidaan asentaa estämään kuivakäynnin aiheuttamat vauriot.

Sovellukset: Soveltuvat teollisuudenalat: savukaasujen rikinpoisto, ei-rautametallien sulatus, paperinvalmistus, rikkihappo- ja fosfaattilannoiteteollisuus, öljy- ja kemianteollisuus, hienokemikaalit, sähköntuotanto, metallurgia, vedenkäsittely (jäteveden poisto), kaivosteollisuus jne.

Soveltuvat prosessit: Käytetään laajasti prosesseissa, joissa käytetään happoja, emäksiä, suolavettä, ammoniakkia, alkoholeja, ketoneja, eettereitä, öljyjä, alkoholijuomia, orgaanisia liuottimia jne. Se soveltuu erityisen hyvin syövyttäviä aineita sisältävien pienhiukkasten kuljettamiseen.

Tuotteen käyttö: Soveltuu lietteiden kuljetukseen, jonka kiintoainepitoisuus on enintään 40 % ja jotka ovat neutraaleja tai syövyttäviä. Se toimii erinomaisesti rikinpoistossa, denitrifikaatiossa, lannoitteiden tuotannossa ja suolan tuotannossa.

Materiaali: UHB-ZK korroosiota ja kulutusta kestävän laastipumpun kuori ja etukansi on valmistettu teräsvuoratulla ultrakorkean molekyylipainon polyeteenin (UHMW-PE) muovausprosessilla. Kaikki pumpun virtauskomponentit on myös valmistettu teräsvuoratusta UHMW-PE:stä. UHMW-PE on uusimman sukupolven tekninen muovi pumppuihin, joka tarjoaa parhaan kulutuskestävyyden, iskunkestävyyden (erityisesti alhaisen lämpötilan iskunkestävyyden), virumiskestävyyden (kestää ympäristöjännityshalkeilua) ja erinomaisen korroosionkestävyyden. UHMW-PE:llä on 4 kertaa PA66:n (Nylon 66) ja PTFE:n (polytetrafluorieteeni) kulutuskestävyys ja 6-7 kertaa hiiliteräksen ja ruostumattoman teräksen kulutuskestävyys. Sen iskunkestävyys on 4 kertaa ABS-teknisten muovien iskunkestävyys, ja se pysyy vakaana jopa -190°C:n lämpötiloissa. Sillä on myös erinomainen korroosionkestävyys ja se kestää erilaisia syövyttäviä aineita (hapot, emäkset, suolat, ammoniakki) ja orgaanisia liuottimia tietyillä lämpötila- ja pitoisuusalueilla. Upottamisen jälkeen yli 80 orgaaniseen liuottimeen huoneenlämpötilassa 100 °C:seen 30 päivän ajan, ei havaittu mitään epänormaalia ilmiötä, ja sen fysikaaliset ominaisuudet pysyivät lähes muuttumattomina. UHMW-PE:n kemiallisen stabiiliuden ansiosta se soveltuu käytettäväksi myös elintarviketeollisuudessa. Lisäksi UHMW-PE:llä on vahvat tarttumista estävät ominaisuudet, jotka ovat samankaltaisia kuin PTFE:llä, mikä tekee siitä erittäin tehokkaan suuremman viskositeetin materiaalin kuljettamiseen.

Sovelluskenttä
Rikinpoistosykli, ei-rautametallien sulatusteollisuus, paperiteollisuus, hapan fosfaattilannoiteteollisuus, petrokemian teollisuus, hienokemianteollisuus, sähkövoima, metallurgiateollisuus, vedenkäsittely (purkaus), kaivosteollisuus.

Pumpun käyttö
Soveltuu kiinteän aineen kuljettamiseen alle 40 % neutraalin tai syövyttävän lietteen alle. Rikinpoistossa denitraation, kemiallisten lannoitteiden, suolan ja muiden teollisuudenalojen suorituskyky on erinomainen.

Suunniteltu ohje
UHB-ZK-sarjan lietepumppu kuuluu yksivaiheiseen yksiimuiseen keskipakopumppuun, joka on suunniteltu syövyttäviä hiukkasia sisältävien nesteiden tai kiteytyneiden väliaineiden kuljettamiseen. Juoksupyörä on puoliavoin, se parantaa virtauskanavan läpikulkukykyä. Akselitiiviste on jaettu K-tyypin tiivisterenkaaseen, jossa on ulkoinen jäähdytysvesijärjestelmälaite ja ulkoinen paljemekaaninen tiiviste. Sillä on kaksi ruosteenestovaatimusta, ja kulutuskestävyys ei sovellu vain puhtaiden nesteiden siirtoon, vaan se on käytettävissä myös lietenesteiden siirtämiseen. Kulutuskestävyys on yli 6-7 kertaa hiiliteräs ja ruostumaton teräs. Siinä on itsevoitelutoiminnot alhaisella kitkakertoimella. On parasta valita sen sijaan kulutusta kestävät seosmateriaalit.

Malli nro	Virtauskapasiteetti (m³/h)	Pumpun pää (m)	Moottorin teho (KW)	Pyörimisnopeus (r/min)	Tehokkuus (%)	NPSH _r (m)	Halkaisija (mm)
Malli nro	Virtauskapasiteetti (m³/h)	Pumpun pää (m)	Moottorin teho (KW)	Pyörimisnopeus (r/min)	Tehokkuus (%)	NPSH _r (m)	Sisääntulo	pistorasiaan
40 UHB - ZK - 10 - 20	5	23	3	2900	20	3	40	32
	10	20			25
	15	18			28
40 UHB - ZK - 10 - 30	5	32	4	2900	30	3
	10	30			36
	15	26			30
50 UHB - ZK - 20 - 20	15	23	4	2900	30	3	50	40
	20	20			32
	25	18			35
50 UHB - ZK - 20 - 30	15	32	5.5	2900	33	3
	20	30			37
	25	28			40
65 UHB - ZK - 30 - 20	20	25	5.5	2900	35	3.5	65	50
	30	20			42
	35	18			37
65 UHB - ZK - 30 - 30	20	35	7.5	2900	38	3.5
	30	30			42
	40	26			45
65 UHB - ZK - 30 - 50	20	55	15	2900	30	3.5
	30	50			35
	40	45			38
65 UHB - ZK - 25 - 70	18	78	18.5	2900	35	3.5	65	50
	25	75			43
	35	70			50
80 UHB - ZK - 50 - 20	40	23	11	2900	33	4	80	65
	50	20			35
	60	18			30
80 UHB - ZK - 50 - 30	50	33	15	2900	35	4
	60	30			42
	80	26			36
80 UHB - ZK - 50 - 50	50	50	18.5	2900	42	4
	60	40			36
	80	33			35
80 UHB - ZK - 50 - 80	50	83	30	2900	36	4
	60	80			46
	80	70			42
100 UHB - ZK - 60 - 35	50	37	18.5	2900	45	4.5	100	80
	60	35			47
	70	32			49
100 UHB - ZK - 65 - 50	50	55	22	2900	45	4.5
	60	50			47
	70	45			49
100 UHB - ZK - 100 - 20	80	23	18.5	2900	32	4.5
	100	20			32
	120	15			28
100 UHB - ZK - 100 - 30	80	35	22	2900	43	4.5
	100	30			44
	140	23			46
100 UHB - ZK - 100 - 40	80	45	30	2900	44	4.5
	100	40			42
	137	24			31
100 UHB - ZK - 100 - 50	80	58	45	2900	40	4.5
	100	50			42
	120	42			36

Malli nro	Virtauskapasiteetti (m³/h)	Pumpun pää (m)	Moottorin teho (KW)	Pyörimisnopeus (r/min)	Tehokkuus (%)	NPSH _r (m)	Halkaisija (mm)
Malli nro	Virtauskapasiteetti (m³/h)	Pumpun pää (m)	Moottorin teho (KW)	Pyörimisnopeus (r/min)	Tehokkuus (%)	NPSH _r (m)	Sisääntulo	pistorasiaan
100 UHB - ZK - 100 - 80	80	82	55	2900	42	4.5	100	80
	100	80			46
	120	60			38
125 UHB - ZK - 120 - 20	100	23	22	2900	42	4.5	125	100
	120	20			43
	150	15			35
125 UHB - ZK - 120 - 32	100	35	30	2900	42	4.5
	120	32			46
	140	25			38
125 UHB - ZK - 120 - 50	100	55	45	2900	40	4.5
	120	50			43
	130	40			36
125 UHB - ZK - 120 - 60	100	65	55	2900	42	4.5
	120	60			45
	140	56			48
125 UHB - ZK - 140 - 28	100	32	30	2900	40	4.5
	140	28			45
	160	24			36
125 UHB - ZK - 140 - 50	120	55	55	2900	46	4.5
	140	50			49
	160	40			42
150 UHB - ZK - 200 - 20	150	23	37	1450	34	4.5	150	125
	200	20			36
	240	17			32
150 UHB - ZK - 200 - 32	150	40	45	1450	41	5
	200	32			46
	240	24			50
150 UHB - ZK - 250 - 20	200	26	37	1450	38	5
	250	20			42
	300	15			45
150 UHB - ZK - 250 - 30	200	35	45	1450	45	5
	250	30			46
	300	25			41
200 UHB - ZK - 300 - 25	250	28	45	1450	51	5.5	200	150
	300	25			52
	320	20			42
200 UHB - ZK - 300 - 38	250	42	75	1450	46	5.5
	300	38			48
	320	32			41
200 UHB - ZK - 300 - 70	250	75	132	1450	60	5.5
	300	70			62
	350	65			56
200 UHB - ZK - 400 - 20	350	23	55	1450	54	5.5
	400	20			54
	480	16			49
200 UHB - ZK - 400 - 32	240	39	90	1450	55	5.5
	400	32			62
	500	25			57
250 UHB - ZK - 500 - 32	400	35	90	1450	46	5.5	250	200
	500	32			52
	600	23			43
250 UHB - ZK - 600 - 20	500	23	75	1450	46	5.5
	600	20			48
	700	18			43
250 UHB - ZK - 600 - 32	500	35	110	1450	50	6
	600	32			52
	700	28			56
250 UHB - ZK - 600 - 50	500	53	160	1450	56	6
	600	50			62
	700	40			52
300 UHB - ZK - 1000 - 20	850	23			54		300	250
	1000	20	110	1450	55	7
	1100	16			46
300 UHB - ZK - 1000 - 30	850	35	160	1450	59	7
	1000	30			59
	1100	27			56
300 UHB - ZK - 1000 - 50	850	55	250	1450	59	7	300	250
	1000	50			60
	1100	48			62
300 UHB - ZK - 1200 - 20	1000	23	160	1450	63	6.5
	1200	20			63
	1400	16			43
300 UHB - ZK - 1200 - 30	1000	32	185	1450	58	6.5
	1200	30			60
	1400	28			61
350 UHB - ZK - 1400 - 20	1100	23	132	1450	70	6.5	250	300
	1400	20			71
	1500	16			60
350 UHB - ZK - 1400 - 32	1250	35	250	1450	67	7
	1400	32			68
	1600	27			56
350 UHB - ZK - 1600 - 20	1400	22	200	1450	53	7
	1600	20			55
	1800	18			48
350 UHB - ZK - 1600 - 32 $ $	1400	35	250	1450	61	6.5
	1600	32			62
	1800	27			58

Työolosuhteet

Pumpun halkaisija	25-350 mm
Käyttölämpötila	-20 ℃ - 80 ℃
Virtauskapasiteettialue	3m³/h - 2000m³/h
Pumppupään valikoima	5m - 80m
Materiaalivalikoima	Vuori UHMW - PE
Suunniteltu standardi	GB/T5656
