IHF yksivaiheinen yksiimuvuorattu kemiallinen keskipakopumppu

Kotiin / Tuotteet / Keskipakopumput / IHF yksivaiheinen yksiimuvuorattu kemiallinen keskipakopumppu

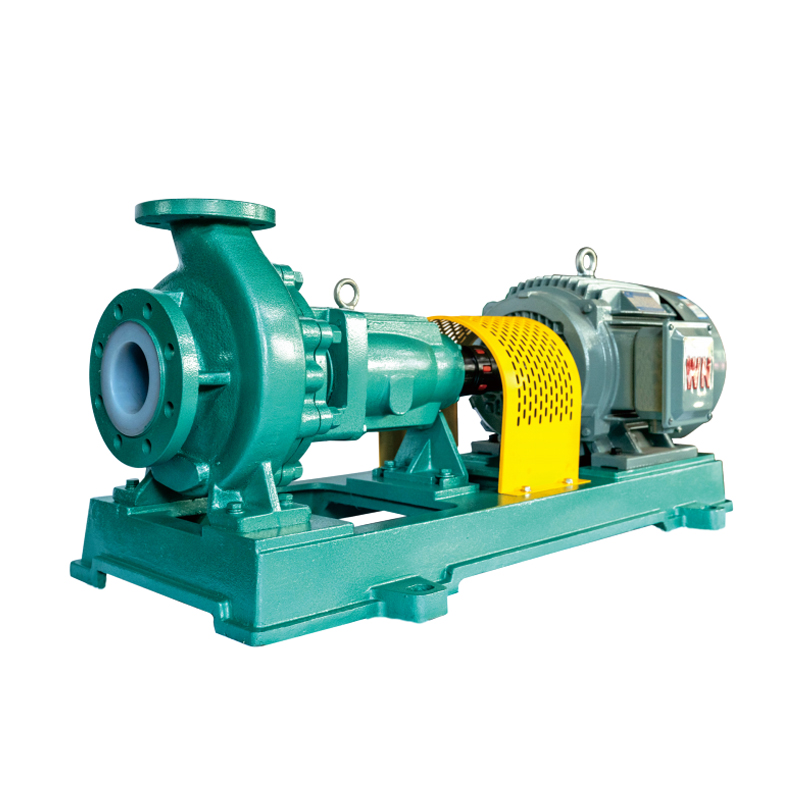

IHF yksivaiheinen yksiimuvuorattu kemiallinen keskipakopumppu
  • IHF yksivaiheinen yksiimuvuorattu kemiallinen keskipakopumppu

IHF yksivaiheinen yksiimuvuorattu kemiallinen keskipakopumppu

IHF-sarjan yksivaiheinen yksiimuinen fluoroplastisesta metalliseoksesta valmistettu kemiallinen keskipakopumppu (IHF-keskipakopumppu) on suunniteltu ja valmistettu kansainvälisten standardien mukaisesti, ja siinä on integroitu huippuluokan ei-metallinen pumpputekniikka. Pumpun kotelo on valmistettu metallikuoresta, joka on vuorattu perfluorieteenipropeenilla (F46). Pumpun kannessa, juoksupyörässä ja akseliholkissa on metalliset sisäosat, jotka on kapseloitu fluoroplastiseen materiaaliin sintraus- ja puristusmenetelmällä. Ulkoinen paljemekaaninen tiiviste on suunniteltu kiinteällä renkaalla, joka on valmistettu 99,9 % alumiinioksidikeraamista (tai piikarbidista) ja pyörivällä renkaalla, joka on valmistettu PTFE-täyteaineesta, mikä varmistaa erinomaisen korroosionkestävyyden, kulumisen ja erinomaisen tiivistyskyvyn.

Sekä pumpun tulo- että poistoaukko on vahvistettu valuteräksellä sen paineenkeston parantamiseksi. IHF-keskipakopumppua arvostetaan käytännön käytössä erinomaisen korroosion- ja kulutuskestävyyden, korkeiden lämpötilojen sietokyvyn, kestävyyden, korkean mekaanisen lujuuden ja sujuvan toiminnan vuoksi. Pumpussa on hyvin suunniteltu rakenne, joka edistää luotettavaa tiivistystä, helppoa huoltoa ja pitkää käyttöikää, minimoi samalla seisokit ja vähentää ylläpidon edellyttämää teknistä asiantuntemusta.

Valmistettu ISO2858- ja HG/T3183-standardien mukaisesti, tämän pumpun rajapintamitat vastaavat muita kemikaalipumppumalleja, kuten IH, CZ ja muita, mikä varmistaa yhteensopivuuden, korkean hyötysuhteen ja minimaalisen tärinän.

IHF-sarjan keskipakopumppuja käytetään laajalti eri teollisuudenaloilla, mukaan lukien biolääketeollisuus, petrokemianteollisuus, kaivosmetallurgia, tekstiilien painatus ja värjäys, sähköntuotanto, elintarvikejalostus, paperinvalmistus, galvanointi, jäteveden käsittely, savukaasujen käsittely, uusi energia ja uudet materiaalit.

IHF-sarjan pumpuissa on tyypillisesti yksipäinen ulkoinen WB2-mekaaninen tiiviste. Piikarbidista valmistettu mekaaninen tiivisterengas on kevyt ja sillä on alhainen lämpölaajenemiskerroin, korkea kovuus, erinomainen korkeiden lämpötilojen lujuus, hyvä mittapysyvyys korkeissa lämpötiloissa, vahva korroosionkestävyys, korkea kimmomoduuli ja pidempi käyttöikä.

IHF-sarjan pumppuihin on saatavilla räätälöityjä vaihtoehtoja, ja mekaaninen tiiviste voidaan räätälöidä vastaamaan erilaisten työolosuhteiden erityisvaatimuksia. Kiteytymistä tai kiinteitä hiukkasia sisältävien syövyttävien väliaineiden käsittelyyn voidaan valita kaksipäinen mekaaninen tiiviste, jossa on vesihuuhtelu.

IHF-pumppujen laakerikotelokomponentit hyödyntävät rasvavoitelua, joka estää öljyvuotoja, laakerien luistamista, liiallista lämpötilan nousua ja laakerien vaurioita.

IHF-sarjan pumppujen yksinkertainen rakenne tekee huollosta yksinkertaista, mikä vähentää merkittävästi huoltohenkilöstön teknisiä taitoja ja yksinkertaistaa purkamista ja korjausta.

Sovellukset:
Käyttöalat: IHF-keskipakopumppua käytetään laajalti eri teollisuudenaloilla, mukaan lukien ympäristönsuojelu, öljy, kemikaalit, ruoka, biofarmaseuttiset tuotteet, sähköntuotanto, metallurgia, ilmailu ja muut. Se soveltuu erityisen hyvin jalostamoille, eteenitehtaille, maakaasun käsittelylaitoksille, kemiantehtaille, lääketehtaille, ydinpolttoainelaitoksille, ydinvoimalaitoksille ja muille teollisuuden aloille.

Tuotesovellukset: IHF-keskipakopumpun korroosion- ja kulutuskestävyys on todistettu laajassa käytännön käytössä. Jotkut tärkeimmät sovellukset sisältävät:

Syövyttävien väliaineiden kuljettaminen kemikaalien tuotannossa.

Kloorijäteveden käsittely ja happolisäys ionikalvon natriumhydroksidiprosesseissa (käytetään laajalti kotimaisissa ionikalvon kaustisen soodatehtaissa).

Elektrolyytin kuljetus ei-rautametallien sulatuksessa.

Happopesuprosessit autoteollisuudessa.

Lääke-, petrokemian-, voima-, galvanointi-, värjäys-, torjunta-aine-, paperi-, elintarvike- ja tekstiiliteollisuus.

Väkevän rikkihapon, kloorivetyhapon, fluorivetyhapon, typpihapon, aqua regian, vahvojen emästen, vahvojen hapettimien, orgaanisten liuottimien, pelkistysaineiden ja muiden voimakkaasti syövyttävien väliaineiden pitkäaikainen kuljetus lämpötiloissa -20°C - 150°C ilman vaurioita. Tämä tekee siitä yhden tällaisten alojen käyttäjien suosituimmista vaihtoehdoista.

Materiaalit:
Pumpun kotelo on valmistettu metallikuoresta, joka on vuorattu perfluorieteenipropeenilla (F46, PFA), kun taas pumpun kansi ja juoksupyörä on valmistettu kapseloimalla metalliset sisäosat fluoroplastilla sintraus- ja puristusprosessin avulla. Akseleissa käytetään edistynyttä ulkoista palkeista mekaanista tiivistettä, jossa kiinteä rengas on valmistettu alumiinioksidikeraamista (tai piikarbidista) ja pyörivä rengas on valmistettu PTFE-täyteaineesta, mikä tarjoaa erinomaisen korroosion- ja kulutuskestävyyden. Tulo- ja poistoaukko on vahvistettu valuteräksellä, mikä parantaa merkittävästi pumpun sietokykyä sekä lämpötilan että paineen suhteen. Tarvittaessa räätälöityjä malleja ja valmistusvaihtoehtoja on saatavilla tiettyjen käyttöolosuhteiden täyttämiseksi.

Pyydä tarjous
PREV：FSB:n fluorimuoviseoksesta valmistettu keskipakopumppu
SEURAAVA：Ei seuraavaa artikkelia
  • Kuvaus
  • Ota yhteyttä

Sovelluskentät
Biologinen lääketiede, petrokemia, kaivosteollisuus, metallurgia, tekstiilien painatus ja värjäys, sähkö, ruoka, paperinvalmistus, galvanointi, jätevedenkäsittely, savuhormit
kaasunkäsittely, uusi energia, uudet materiaalit ja muut teollisuudenalat.

Pumpun käyttö
Kuljettaa eri pitoisuuksia rikkihappoa, kloorivetyhappoa, typpihappoa, aqua regiaa, fluorivetyhappoa, vahvaa alkalia, vahvaa hapettavaa ainetta, pelkistysainetta ja voimakasta syövyttävää väliainetta, kuten kloori-ionia. Voi kestää kaiken ruostumattoman teräksen vastustaa korroosiota väliaineen sijaan kalliin titaaniseoksen, rahaa.

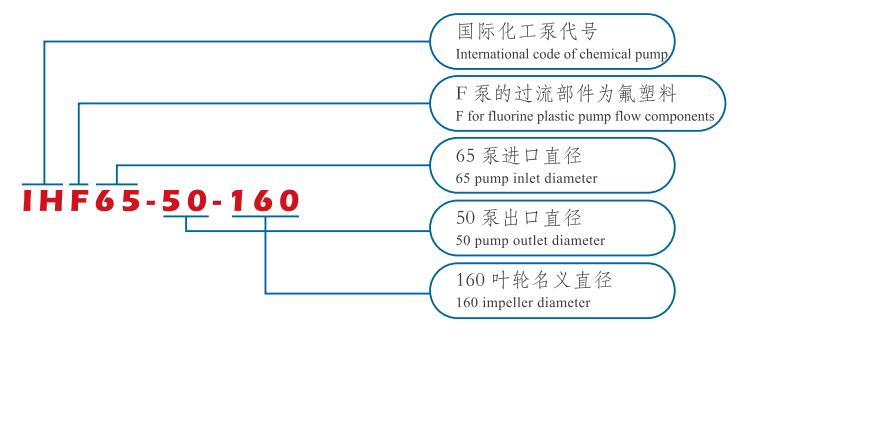

Suunnitteluohje
IHF yksivaiheinen yksiimuinen vaakasuora fluorimuovinen keskipakopumppu on kansainvälisen standardin mukainen ja yhdistetty ei-metalliseen pumpun suunnittelu- ja valmistusprosessiin. Pumpun rungossa on metallikuoren vuorausmaksu (F46, PFA), pumpun kansi, juoksupyörä ja akseliholkki ovat fluorimuovia ja metallisisäke ulkoistaa koko sintrautumisen eston ja tulee, akselin tiiviste asennetaan ulos käyttämällä edistynyttä palkeellista mekaanista tiivistettä, staattinen valita 99,9 % alumiinioksidia tai piikarbidia kestävät materiaalit, erinomainen fluori täyttö korroosionkestävällä neljällä renkaalla. sinetti. Pumpun tuonnissa ja viennissä käytetään valuteräsvahviketta, jotta voidaan parantaa pumpun suorituskykyyn kohdistuvaa hellävaraista painetta. Käytännön käyttö osoittaa, että pumpulla on korroosionkestävyys, kulutuskestävyys, korkeiden lämpötilojen kestävyys, ei vanheneminen, korkea mekaaninen lujuus, sujuva toiminta, kohtuullinen rakenne, edistynyt, suljettu suorituskyky on luotettava, helppo purkaa huolto, pitkä käyttöikä.

Malli nro Virtauskapasiteetti (m³/h) Pumpun pää (m) Moottorin teho (KW) Pyörimisnopeus (r/min) Tehokkuus (%) NPSH r (m) Halkaisija (mm)
Sisääntulo pistorasiaan
IHF40-25-125 4 23 1.5 2900 32 2.5 40 25
6 20
8 18.5
2 5.5 0.55 1450 28 2.5
3 5
4 4.5
IHF40-25-160 4 34 2.2 2900 30 3
6 32
8 28
2 9 0.55 1450 24 3
3 8
4 7
IHF 40-25-200 4 52 4 2900 26 3
6 50
8 48
2 13.5 0.75 1450 22 3
3 12.5
4 12
IHF40-25-250 4 82 7.5 2900 22 4.5 40 25
6 80
8 78
2 20.5 1.5 1450 20 4.5
3 20
4 19.5
IHF50-32-125 10 23 2.2 2900 51 3 50 32
12.5 20
15 18.5
5 5.5 0.55 1450 46 3
6.3 5
8 4.5
IHF50-32-160 10 34 4 2900 41 3
12.5 32
15 28
5 9 0.55 1450 37 3
6.3 8
8 7
IHF 50-32-200 8 52 7.5 2900 36 3
12.5 50
17 48
5 13.5 1.1 1450 30 3
6.3 12.5
8 12
IHF50-32-250 10 82 15 2900 30 4.5
12.5 80
15 78
5 20.5 1.5 1450 26 4.5
6.3 20
8 19.5
IHF65-50-125 15 23 3 2950 58 3.5 65 50
25 20
30 18.5
7.5 5.5 0.55 1450 52 3.5
12.5 5
15 4.5

Malli nro Virtauskapasiteetti (m³/h) Pumpun pää (m) Moottorin teho (KW) Pyörimisnopeus (r/min) Tehokkuus (%) NPSH r (m) Halkaisija (mm)
Sisääntulo pistorasiaan
IHF65-50-160 15 34 5.5 2900 50 3.5 65 50
25 32
30 28
7.5 9 1.1 1450 45 3.5
12.5 8
15 7
IHF65-40-200 15 52 11 2900 46 3.5 40
25 50
30 48
7.5 13.5 1.5 1450 40 3.5
12.5 12.5
15 12
IHF65-40-250 15 82 18.5 2900 43 3.5
25 80
30 78
7.5 20.5 3 1450 39 3.5
12.5 20
15 19.5
IHF80-65-125 40 23 7.5 2900 48 4 80 65
50 20
60 18.5
15 5.5 1.1 1450 43 4
25 5
30 4.5
IHF80-65-160 40 34 11 2900 61 4
50 32
60 28
15 9 1.5 1450 56 4
25 8
30 7
IHF80-50-200 35 52 15 2900 63 4 50
50 50
60 48
15 13.5 2.2 1450 57 4
25 12.5
30 12
IHF80-50-250 35 80 30 2900 49 4.5 80 50
50 78
60 76
15 20.5 5.5 1450 46 4.5
25 20
30 19.5
IHF80-50-315 40 127 45 2900 42 5
50 125
60 120
15 34 11 1450 35 5
25 32
30 30
IHF 100-80-125 80 22 15 2900 54 4.5 100 80
100 20
120 18.5
40 5.5 2.2 1450 50 4.5
50 5
60 4.5
IHF 100-80-160 80 34 18.5 2900 67 4.5
100 32
120 28
40 9 2.2 1450 63 4.5
50 8
60 7
IHF 100-65-200 80 52 30 2900 70 4.5 65
100 50
120 48
40 13.5 5.5 1450 66 4.5
50 12.5
60 12
IHF 100-65-250 70 82 45 2900 65 5
100 80
120 78
40 20.5 7.5 1450 62 5
50 20
60 19.5

Malli nro Virtauskapasiteetti (m³/h) Pumpun pää (m) Moottorin teho (KW) Pyörimisnopeus (r/min) Tehokkuus (%) NPSH r (m) Halkaisija (mm)
Sisääntulo pistorasiaan
IHF100-65-315 70 127 75 2900 50 5.2 100 65
100 125
120 123
40 34 15 1450 46 5.2
50 32
60 30
IHF125-100-160 130 34 30 2900 61 5 125 100
150 32
170 28
65 9 4 1450 56 5
75 8
85 7
IHF 125-100-200 130 52 45 2900 63 5 100
150 50
170 48
65 13.5 11 1450 55 5
75 12.5
85 12
IHF125-100-280 150 102 110 2900 60 6
200 100
240 96
80 27 18.5 1450 56 6
100 25
120 23
IHF125-100-315 80 34 18.5 1450 60 5.5
100 32
120 30
IHF 125-100-400 80 53 30 1450 65 6 125 100
100 50
120 48
IHF 150-125-250 150 20.5 22 1450 60 5 150 125
200 20
240 18
IHF150-125-315 150 34 30 1450 70 5.5 150 125
200 32
240 30
IHF 150-125-400 150 52 55 1450 65
200 50
240 48
IHF 200-150-250 250 21 45 1450 58 6 200 150
400 20
480 18
IHF 200-150-315 250 34 75 1450 60 6
400 32
480 30
IHF 200-150-400 250 52 90 1450 67 6.5
400 50
480 48
IHF250-200-315 400 34 90 1450 75 6.5 250 200
600 32
700 28
IHF 250-200-400 400 53 132 1450 68 6.5
600 50
700 47
IHF300-250-315 800 34 160 1450 80 7 300 250
950 32
1100 30
IHF 300-250-400 800 53 185 1450 77 7
980 50
1100 47
IHF 400-350-600 2000 32 355 980 65 6 400 350
IHF550-500-800 3600 36 710 750 65 5 550 500

Työolosuhteet

Pumpun halkaisija 25mm - 400mm
Käyttölämpötila -20 ℃ - 180 ℃
Virtauskapasiteettialue 1,6 m³/h - 2600 m³/h
Pumppupään valikoima 5m - 130m
Materiaalivalikoima Vuori FEP(F46), PFA
Suunniteltu standardi GB/T9969、ISO5828
